Стрелы автобетононасосов (АБН) играют ключевую роль в эффективности и безопасности строительных работ. Выбор правильного типа и длины стрелы позволяет оптимизировать процесс подачи бетона, обеспечивая его точное распределение на строительной площадке.
В этой статье мы расскажем про все виды стрел, устанавливаемые на автобетононасосы и сферу их применения.
Какие бывают типы стрел АБН?

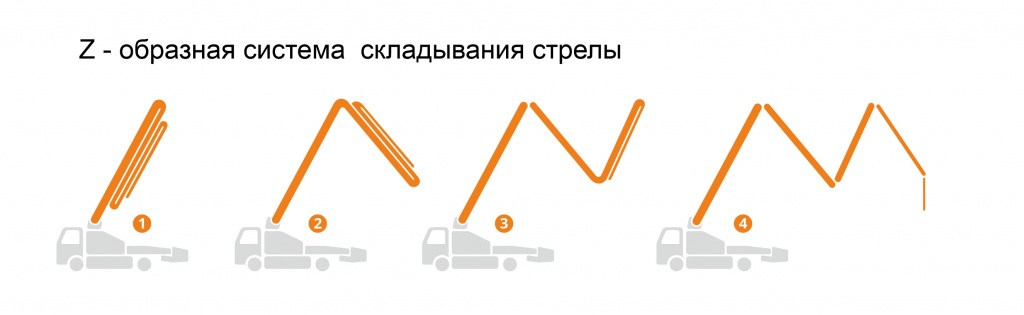

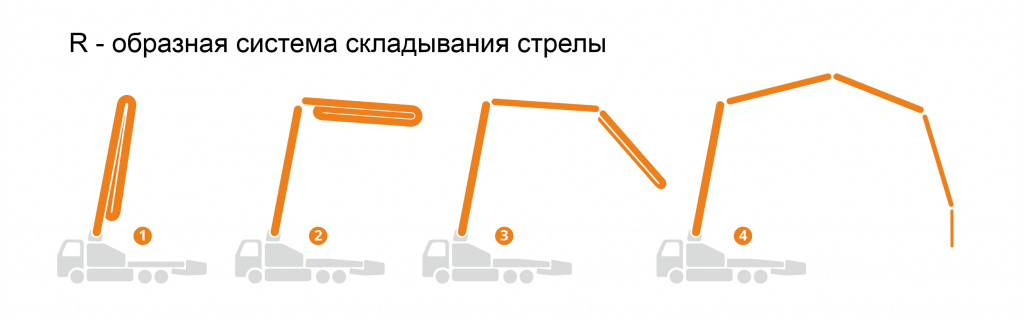

Раздаточная стрела бетононасоса может быть выполнена в одной из двух конфигураций: Z или R. Общим для обеих конструкций является наличие шарнирных соединений между секциями, от количества которых зависят высота и дальность подачи бетона. Давайте рассмотрим особенности каждой из этих конфигураций.

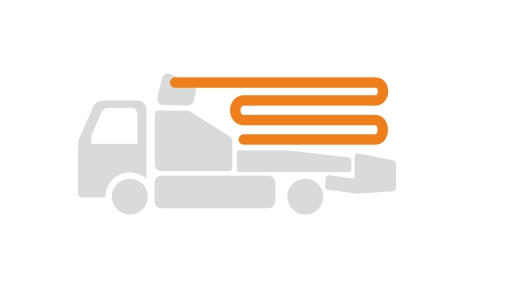

Стрелы 4Z
Конфигурация: Стрела 4Z имеет четыре секции, которые складываются и раскладываются по принципу Z-образного механизма. Это позволяет компактно складывать стрелу, что удобно для транспортировки и работы в ограниченных пространствах.
Маневренность: Z-образная конфигурация позволяет лучше управлять стрелой в сложных условиях на строительной площадке, например, в местах с ограниченным пространством или на объектах с множеством препятствий.
Длина: Длина стрелы может варьироваться в зависимости от модели, обычно достигая значений от 20 до 30 метров.

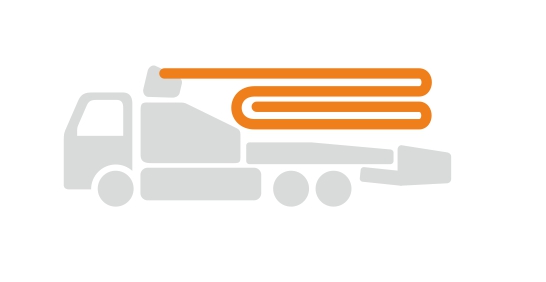

Применение: Данная конфигурация стрелы применяется для широкого спектра задач, включая заливку бетона в условиях малоэтажной застройки.Стрелы 4ZR
Конфигурация: Стрела 4ZR имеет четыре секции, которые складываются и раскладываются с использованием комбинации "Z"- и "R"-образных элементов. Это обеспечивает высокую гибкость в управлении стрелой, позволяя ей эффективно работать как на больших, так и на ограниченных пространствах.
Маневренность: Комбинированная конфигурация обеспечивает отличную маневренность, позволяя оператору более точно позиционировать стрелу в сложных условиях, таких как плотная застройка или наличие множества препятствий.
Длина стрелы: Обычно длина стрел 4RZ варьируется от 20 до 30 метров, что позволяет работать с небольшими дачными проектами, когда трудно подъехать, мешают кустарники или деревья.
Применение: Данная конфигурация стрелы применяется для широкого спектра задач, включая заливку бетона в условиях малоэтажной застройки.

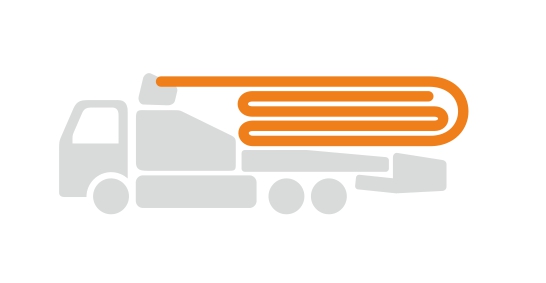

Стрелы 5RZ
Конфигурация: Стрела 5RZ состоит из пяти секций, которые складываются по "R"- и "Z"-образным траекториям. Это позволяет стреле достигать большой высоты и длины, оставаясь при этом компактной и легкой в управлении.
Маневренность: Пятисекционная конструкция дает еще больше возможностей для точного позиционирования стрелы в условиях ограниченного пространства. Эта конфигурация позволяет оператору подводить стрелу к труднодоступным местам и выполнять заливку бетона с высокой точностью.
Длина стрелы: Стрелы 5RZ могут достигать длины до 50 метров, что делает их подходящими для самых масштабных проектов, требующих значительных радиусов действия.
Применение: 5RZ стрелы используются в различных строительных проектах, включая высотные здания, мосты, туннели и другие объекты, где требуется высокая степень маневренности и большой радиус действия.

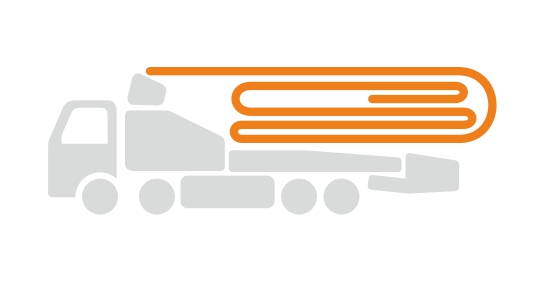

Стрелы 6RZ
Конфигурация: Стрела 6RZ состоит из шести секций, каждая из которых может складываться и раскладываться с использованием комбинации "R" и "Z" механизмов. Это дает максимальную гибкость при эксплуатации, позволяя работать в самых сложных условиях.
Маневренность: Благодаря шести секциям, такая стрела обладает исключительной маневренностью. Она позволяет точно позиционировать конец стрелы даже в условиях плотной городской застройки или при работе на строительных площадках с множеством препятствий.
Длина стрелы: Стрелы 6RZ могут достигать длины более 55 метров, обеспечивая подачу бетона на большие высоты и расстояния, что делает их идеальными для масштабных строительных проектов.
Применение: Стрелы данной конфигурации используются для заливки бетона на высотных зданиях, мостах, в туннелях и на других крупных объектах, где необходимы большие радиусы действия и высокая точность.
6RZ стрелы используются в самых крупных и сложных проектах, где необходимы высокая точность, гибкость и большой радиус действия. Эти стрелы идеально подходят для выполнения задач на высотных и сложных объектах, где требуется максимальная эффективность.
Классификация стрел автобетононасосов по длине
Длина стрелы напрямую определяет радиус действия и сферу применения автобетононасоса. В зависимости от потребностей строительного объекта, стрелы классифицируются по длине, что позволяет выбрать оптимальную модель для конкретных задач.
-
21-24 метра
Эти стрелы относятся к категории коротких и чаще всего используются на малых строительных объектах. Они идеально подходят для частных домовладений, небольших коммерческих строений и ремонтов.
-
25-30 метров
Средние стрелы длиной от 25 до 30 метров предоставляют больший рабочий радиус, что делает их востребованными на объектах средней сложности. Эти модели оптимальны для многоэтажных жилых зданий и коммерческих центров, где требуется подача бетона на значительные, но не экстремальные высоты.
-
32-38 метров
Стрелы этой длины представляют собой наиболее популярный вариант на рынке, обеспечивая идеальный баланс между маневренностью и рабочим радиусом. Они часто используются на крупных строительных площадках, включая многоэтажные здания и мосты.
-
40-43 метра
Эти длинные стрелы предназначены для более серьезных строительных задач. Благодаря своему увеличенному рабочему радиусу, они обеспечивают подачу бетона на значительные высоты и расстояния, что особенно важно на масштабных объектах, таких как высотные здания и крупные мостовые конструкции.
-
48-50 метров
Стрелы длиной от 48 до 50 метров подходят для крупных инфраструктурных проектов, где требуется максимальная производительность. Они часто используются при строительстве высотных зданий, мостов, плотин и других крупных сооружений.
-
52-58 метров
Эта категория стрел предназначена для сложных задач на самых крупных строительных площадках. Они обеспечивают доставку бетона на экстремальные высоты - при строительстве спортивных арен, гидроузлов, высотных зданий и крупных промышленных объектов.
-
60-63 метра
Стрелы длиной от 60 до 63 метров относятся к категории сверхдлинных и используются в уникальных строительных проектах. Эти модели часто применяются на самых сложных и масштабных строительных объектах, где необходима исключительная гибкость и охват.
Правильный выбор длины стрелы автобетононасоса позволяет оптимизировать процесс строительства, обеспечивая эффективную и точную подачу бетона на любом этапе работы.
Как выбрать автобетононасос для решения конкретных задач
Эксперты компании «Ханджер Рус» сделали подборку автобетононасосов с различными конфигурациями стрел, идеально подходящими для решения самых распространенных задач.

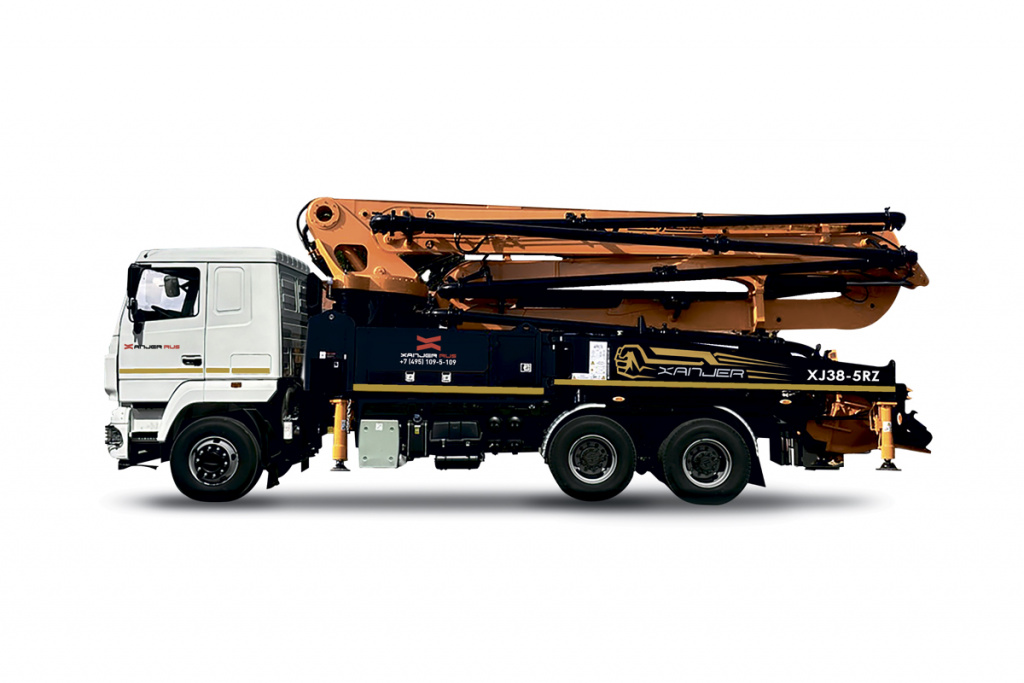

Автобетононасос Xanjer со стрелой 38 м
Стрела длиной 38 метров используется в небольших и средних проектах, где важна мобильность и манёвренность. Её часто применяют на стройплощадках с ограниченным пространством, где требуется гибкость в подаче бетона.

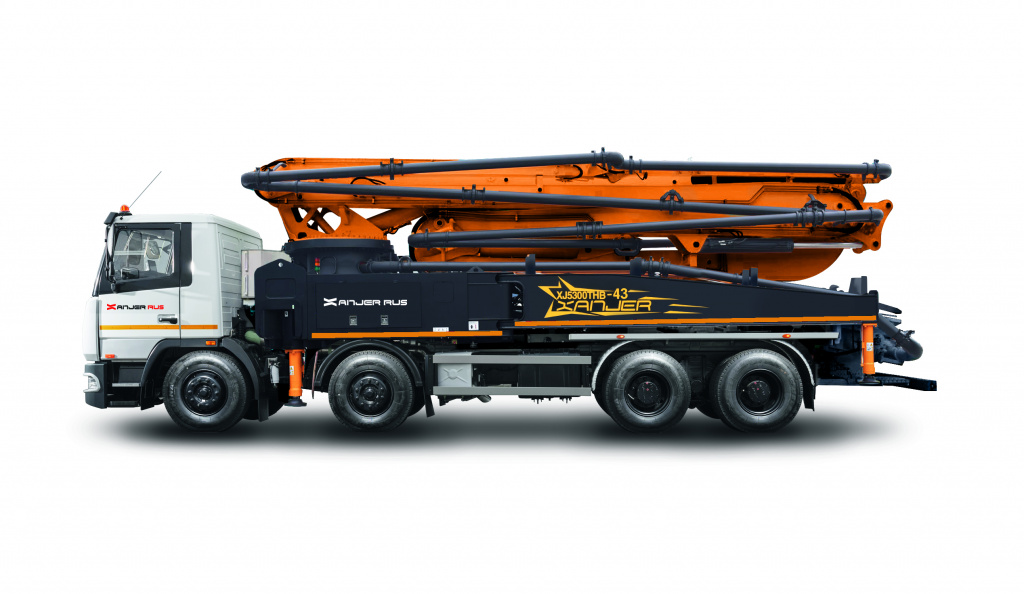

Автобетононасос Xanjer со стрелой 43 м
Стрелы длиной 43 метра обеспечивают хороший баланс между длиной и манёвренностью. Они подходят для разнообразных строительных задач, включая работу на средних по размеру объектах, где требуется надёжная и точная подача бетона.

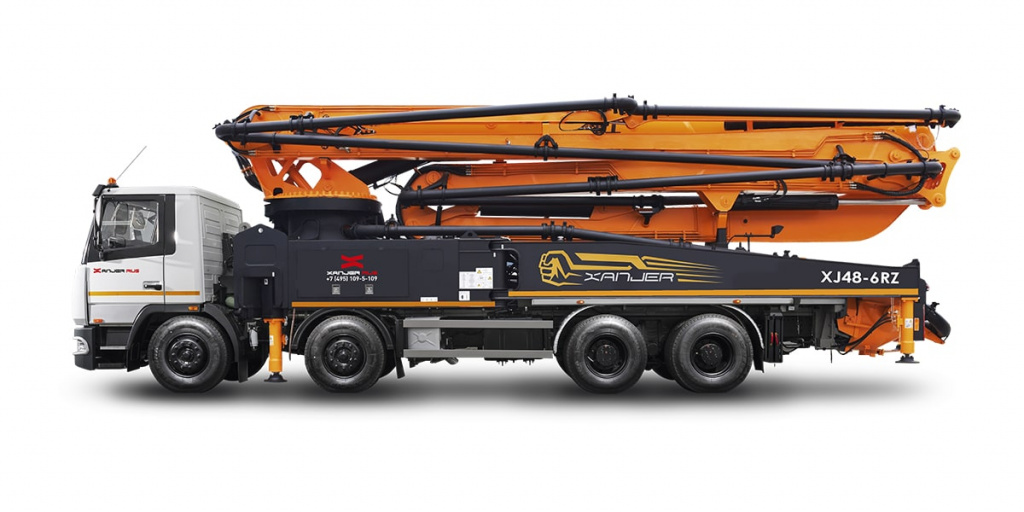

Автобетононасос Xanjer со стрелой 48 м
48-метровые стрелы применяются на больших стройплощадках, где необходимо покрывать значительные площади. Эта длина позволяет работать на более высоких и крупных объектах, сохраняя при этом хорошую управляемость.

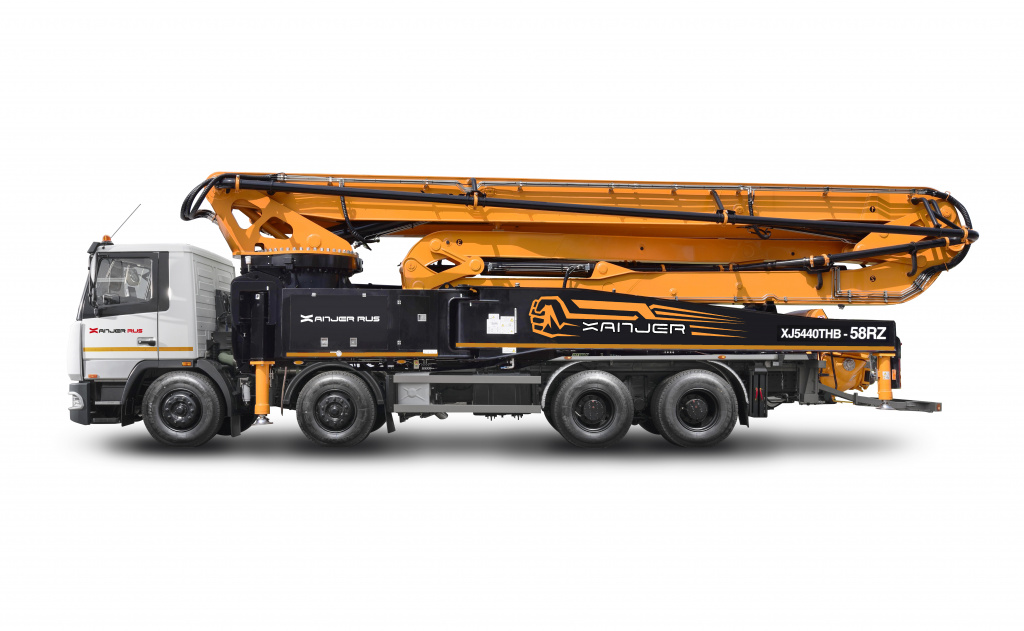

Автобетононасос Xanjer со стрелой 58 м
Стрела длиной 58 метров предназначена для масштабных проектов, таких как высотные здания и большие промышленные объекты. Она обеспечивает значительное покрытие рабочей зоны, позволяя подавать бетон на большие расстояния и высоты.

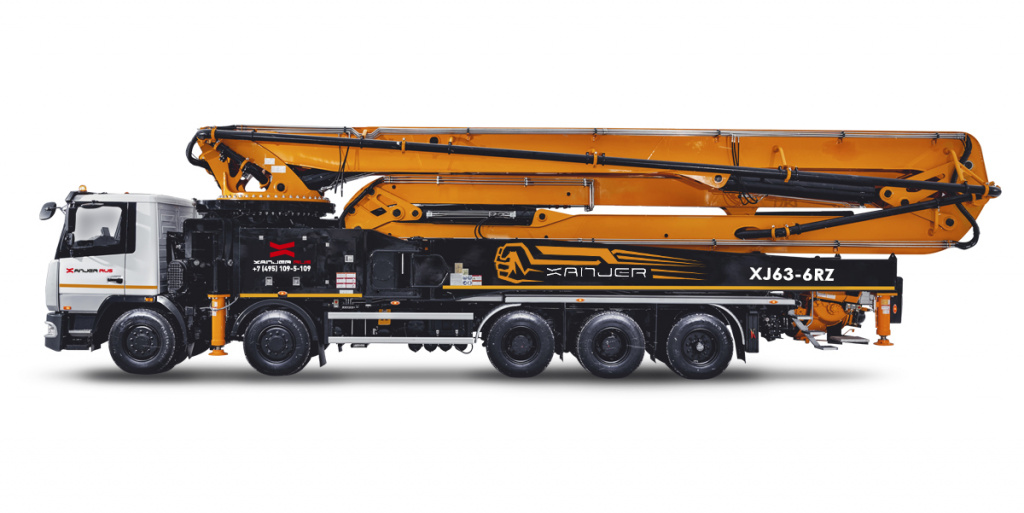

Автобетононасос Xanjer со стрелой 63 м
Стрелы длиной 63 метра используются на крупных строительных объектах, где требуется максимальная дальность подачи. Это отличный выбор для работы на высоких сооружениях и больших строительных площадках.
В ассортименте Xanjer представлены различные виды стрел, включая Z- и R-образные конфигурации, а также модели с различной длиной стрелы, что позволяет подобрать идеальный вариант для любого строительного проекта. Каждый автобетононасос Xanjer проходит строгие этапы контроля качества, что гарантирует стабильную подачу бетона и максимальную эффективность на строительных площадках.
